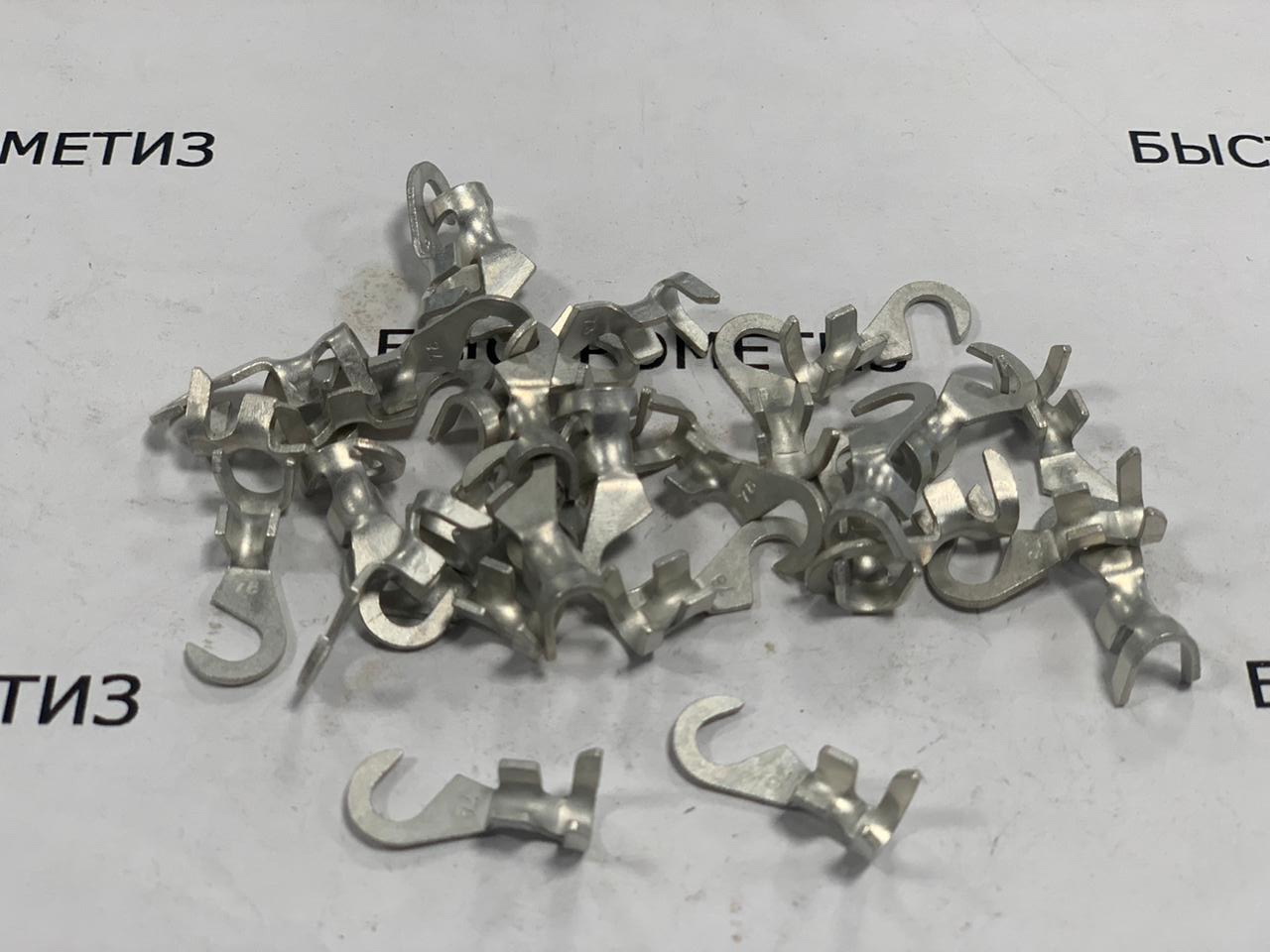

ГОСТ 22002.11-76 наконечники кабельные крючкообразные с открытым хвостовиком, закрепляемые на жилах и изоляции проводов
Наконечники кабельные по ГОСТ 22002.11-76 – это особый крепеж, предназначенный для изоляции проводов и кабелей.
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
Наконечник состоит из металлической пластины, особенности и внешний вид меняется в зависимости от типа и конструкции.
Кабельные наконечники изготовляют следующих исполнений:
Л-левые;
П-правые;
Н-с прямой изоляционной частью хвостовика;
X-со скошенной изоляционной частью хвостовика.
Материал изготовления: латунь, медь.
Материал покрытия: окисное, пропитанное маслом.
Кабельный наконечник номинального сечения 2,5 мм, предназначенный для присоединения опрессовкой, под контактный стержень диаметром 4 мм, исполнений Л и Н, изготовленный из латуни, с покрытием шифра 05:
Наконечник 2,5-4-Л-ЛТ-05 ГОСТ 22002.11-76
Кабельный наконечник номинального сечения 2,5 мм, предназначенный для присоединения опрессовкой, под контактный стержень диаметром 4 мм, исполнений Л и Н, изготовленный из латуни, с покрытием шифра 05:
Наконечник 2,5-4-Л-ЛТ-05 ГОСТ 22002.11-76
То же, исполнений Л и X, предназначенный для присоединения пайкой и без предварительной опрессовки:
Наконечник П 2,5-4-ЛХ-ЛТ-05 ГОСТ 22002 11-76
ПРИМЕНЕНИЕ
Настоящий стандарт распространяется на кабельные штампованные крючкообразные наконечники с открытым хвостовиком, закрепляемые на жилах и изоляции проводов и кабелей сечением от 0,35 до 10 мм2, кроме проводов и кабелей по ГОСТ 6598-73.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ГОСТ 22002.11-76 | Наконечник | 0,5х3хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 0,5х4хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 0,5х3хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 0,5х4хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 1х3хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 1х4хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 1х5хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 1х3хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 1х4хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 1х5хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 2,5х3хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 2,5х4хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 2,5х5хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 2,5х6хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 2,5х8хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 2,5х3хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 2,5х4хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 2,5х5хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 2,5х6хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 2,5х8хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 6х4хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 6х5хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 6х6хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 6х8хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 6х10хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 6х4хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 6х5хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 6х6хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 6х8хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 6х10хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 10х5хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 10х6хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 10х8хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 10х10хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 10х12хП | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 10х5хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 10х6хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 10х8хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 10х10хЛ | В наличии | |
| ГОСТ 22002.11-76 | Наконечник | 10х12хЛ | В наличии |
