ГОСТ ISO 7380-2-2014 Часть 2. Винты с полукруглой головкой с буртом и шестигранным углублением.

ГОСТ ISO 7380-2-2014 Винты с полукруглой головкой с шестигранным углублением

Винты ГОСТ ISO 7380-2-2014 - это специальный крепеж, так как имеют полукруглую головку с буртом и шестигранное углубление, ими можно соединять сразу несколько деталей, закрепляя их гайками. Используются вместе с гайками (шестигранными, квадратными, приварными). Для более прочного соединения могут применяться шайбы (гроверы).

Настоящий стандарт устанавливает характеристики винтов с полукруглой головкой с буртом и шестигранным углублением под ключ с резьбой от М3 до М16 включительно класса точности А с уменьшенной нагрузочной способностью

Конструкция и технические особенности

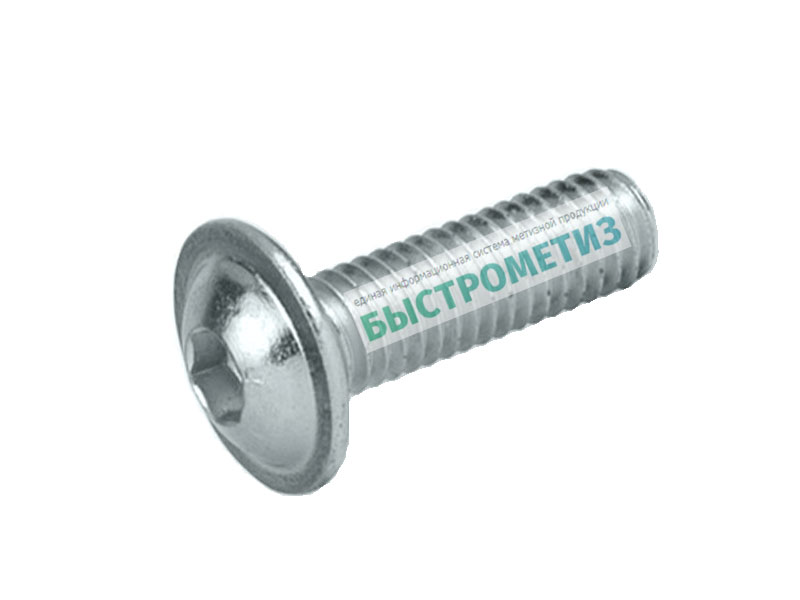

Конструкция винта состоит из полукруглой головки с буртом и шестигранным углублением и цилиндрического стержня с резьбой. К изделиям предъявляются требования по классу точности, стандартом предусмотрены А и В.

Допуск : 6g

Изготовления должен иметь класс прочности: 8.8, 10.9.

Маркировка : 08.8, 010.9

Класс точности А

 Из-за конструкции головки такие винты могут не соответствовать минимальной разрушающей нагрузке, установленной в ISO 898-1. Тем не менее, они должны соответствовать по другим требованиям к материалу и свойствам для соответствующих классов прочности установленным в ISO 898-1. Кроме того, если полноразмерные винты испытывают на прочность в соответствии с ISO 898-1, винты должны выдерживать без разрушения минимальную разрушающую нагрузку, указанную в таблице 3. В случае испытания до разрушения разрыв может произойти в области резьбы, головки, стержня или на стыке головки — стержня.

Расшифровка обозначения:  Винт с полукруглой головкой с буртом и шестигранным углублением, с резьбой М12, номинальной длиной / = 40 мм, класса прочности 10.9 в соответствии с ISO 898-1, обозначают следующим образом:

ГОСТ ISO 7380-2 - М12 - 40 - 010.9

Винт
Наименование метиза
М12
Диаметр резьбы
40
Длина
010.9
Класс прочности 10.9
ГОСТ ISO 7380-2-2014
Нормативный документ

ПРИМЕНЕНИЕ

Данные винты применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении и приборостроении, где такие винты используют для надежного крепления, соединения деталей и металлических конструкций.

АНАЛОГИ

Винт iso 7380 1 аналог  DIN 7380 Винт с полукруглой головкой и внутренним шестигранником

ОСТ/ГОСТНормальНаименованиеТипоразмерНа складе
ГОСТ ISO 7380-2-2014ВинтМ3-6В наличии
ГОСТ ISO 7380-2-2014ВинтМ3-8В наличии
ГОСТ ISO 7380-2-2014ВинтМ3-10В наличии
ГОСТ ISO 7380-2-2014ВинтМ3-12В наличии
ГОСТ ISO 7380-2-2014ВинтМ3-14В наличии
ГОСТ ISO 7380-2-2014ВинтМ3-16В наличии
ГОСТ ISO 7380-2-2014ВинтМ3-20В наличии
ГОСТ ISO 7380-2-2014ВинтМ3-25В наличии
ГОСТ ISO 7380-2-2014ВинтМ3-30В наличии
ГОСТ ISO 7380-2-2014ВинтМ4-6В наличии
ГОСТ ISO 7380-2-2014ВинтМ4-8В наличии
ГОСТ ISO 7380-2-2014ВинтМ4-10В наличии
ГОСТ ISO 7380-2-2014ВинтМ4-12В наличии
ГОСТ ISO 7380-2-2014ВинтМ4-14В наличии
ГОСТ ISO 7380-2-2014ВинтМ4-16В наличии
ГОСТ ISO 7380-2-2014ВинтМ4-20В наличии
ГОСТ ISO 7380-2-2014ВинтМ4-25В наличии
ГОСТ ISO 7380-2-2014ВинтМ4-30В наличии
ГОСТ ISO 7380-2-2014ВинтМ4-35В наличии
ГОСТ ISO 7380-2-2014ВинтМ4-40В наличии
ГОСТ ISO 7380-2-2014ВинтМ5-8В наличии
ГОСТ ISO 7380-2-2014ВинтМ5-10В наличии
ГОСТ ISO 7380-2-2014ВинтМ5-12В наличии
ГОСТ ISO 7380-2-2014ВинтМ5-14В наличии
ГОСТ ISO 7380-2-2014ВинтМ5-16В наличии
ГОСТ ISO 7380-2-2014ВинтМ5-20В наличии
ГОСТ ISO 7380-2-2014ВинтМ5-25В наличии
ГОСТ ISO 7380-2-2014ВинтМ5-30В наличии
ГОСТ ISO 7380-2-2014ВинтМ5-35В наличии
ГОСТ ISO 7380-2-2014ВинтМ5-40В наличии
ГОСТ ISO 7380-2-2014ВинтМ5-45В наличии
ГОСТ ISO 7380-2-2014ВинтМ5-50В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-10В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-12В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-14В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-16В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-20В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-25В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-30В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-35В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-40В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-45В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-50В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-55В наличии
ГОСТ ISO 7380-2-2014ВинтМ6-60В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-12В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-14В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-16В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-20В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-25В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-30В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-35В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-40В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-45В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-50В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-55В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-60В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-65В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-70В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-75В наличии
ГОСТ ISO 7380-2-2014ВинтМ8-80В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-16В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-20В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-25В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-30В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-35В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-40В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-45В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-50В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-55В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-60В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-65В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-70В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-75В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-80В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-85В наличии
ГОСТ ISO 7380-2-2014ВинтМ10-90В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-20В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-25В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-30В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-35В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-40В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-45В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-50В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-55В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-60В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-65В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-70В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-75В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-80В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-85В наличии
ГОСТ ISO 7380-2-2014ВинтМ12-90В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-25В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-30В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-35В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-40В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-45В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-50В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-55В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-60В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-65В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-70В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-75В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-80В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-85В наличии
ГОСТ ISO 7380-2-2014ВинтМ16-90В наличии
