ГОСТ 1488-84 Винты установочные с квадратной головкой и буртиком классов точности А и В

ГОСТ 1488-84 ВИНТЫ УСТАНОВОЧНЫЕ С КВАДРАТНОЙ ГОЛОВКОЙ И буртиком КЛАССОВ ТОЧНОСТИ А И В

     Винты установочные по ГОСТ 1488-84 – это особый крепеж, он применяется для соединения элементов конструкций в приборостроении, машиностроении прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

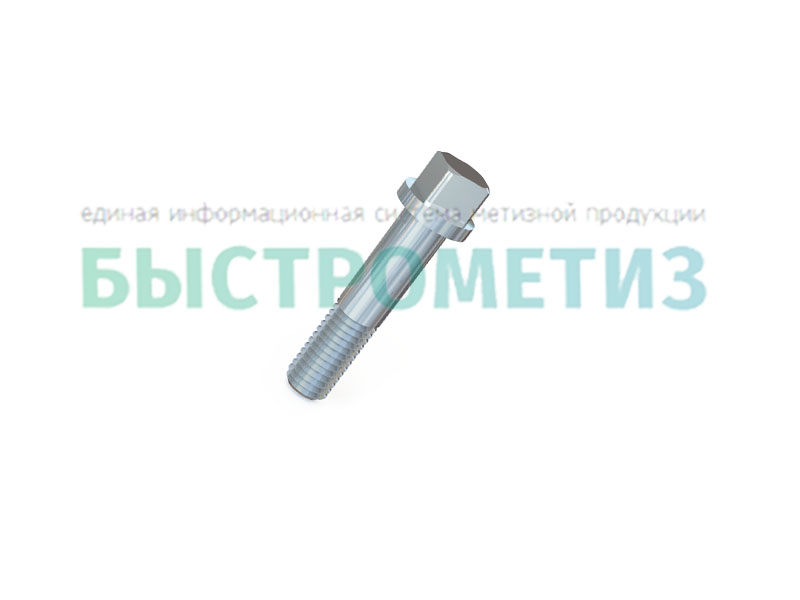

     Конструкция винта состоит из стержня с квадратной головкой и буртиком.

     Материал изготовления: сталь, нержавеющая сталь, латунь, алюминий, бронза.

     Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.

ГОСТ 1488-84.pdf

Пример условного обозначения винта класса точности В, диаметром резьбы d=10 мм, с полем допуска 6g, длиной l=25 мм, класса прочности 14 Н, без покрытия:

Винт В.10-6gх25.14Н ГОСТ 1488-84

Винт
Наименование метиза
10
Диаметр резьбы
6g
Поле допуска
25
Длина
14Н
Класс прочности
ГОСТ 1488-84
Нормативно-технический документ

Пример условного обозначения винта класса точности В, диаметром резьбы d=10 мм, с полем допуска 6g, длиной l=25 мм, класса прочности 14 Н, без покрытия:

Винт В.М10-6gх25.14Н ГОСТ 1488-84

То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:

Винт A. M10-6gx25.45H. 40Х. 05 ГОСТ 1488-84

Винт
Наименование метиза
A
Класс точности
M10
Диаметр резьбы
6g
Поле допуска
25
Длина
45H
Класс прочности
40Х
Марка стали
05
Материал покрытия
ГОСТ 1488-84
Нормативно-технический документ

Пример условного обозначения винта класса точности В, диаметром резьбы d=10 мм, с полем допуска 6g, длиной l=25 мм, класса прочности 14 Н, без покрытия:

Винт В.М10-6gх25.14Н ГОСТ 1488-84

То же, из латуни ЛС 59-I, без покрытия:

Винт A. M10-6gx25.32 ГОСТ 1488-84

Винт
Наименование метиза
A
Класс точности
M10
Диаметр резьбы
6g
Поле допуска
25
Длина
32
Материал покрытия
ЛС 59-1
Марка материала
ГОСТ 1488-84
Нормативно-технический документ

ПРИМЕНЕНИЕ

     Винт установочный с квадратной головкой и буртиком применяется в приборостроении, в производстве механизмов и других отраслях промышленного сектора.

АНАЛОГИ

ОСТ/ГОСТНормальНаименованиеТипоразмерНа складе
ГОСТ 1488-84Винт5х14В наличии
ГОСТ 1488-84Винт5х16В наличии
ГОСТ 1488-84Винт5х20В наличии
ГОСТ 1488-84Винт5х25В наличии
ГОСТ 1488-84Винт5х30В наличии
ГОСТ 1488-84Винт5х35В наличии
ГОСТ 1488-84Винт5х40В наличии
ГОСТ 1488-84Винт5х45В наличии
ГОСТ 1488-84Винт6х14В наличии
ГОСТ 1488-84Винт6х16В наличии
ГОСТ 1488-84Винт6х20В наличии
ГОСТ 1488-84Винт6х25В наличии
ГОСТ 1488-84Винт6х30В наличии
ГОСТ 1488-84Винт6х35В наличии
ГОСТ 1488-84Винт6х40В наличии
ГОСТ 1488-84Винт6х45В наличии
ГОСТ 1488-84Винт6х50В наличии
ГОСТ 1488-84Винт8х16В наличии
ГОСТ 1488-84Винт8х20В наличии
ГОСТ 1488-84Винт8х25В наличии
ГОСТ 1488-84Винт8х30В наличии
ГОСТ 1488-84Винт8х35В наличии
ГОСТ 1488-84Винт8х40В наличии
ГОСТ 1488-84Винт8х45В наличии
ГОСТ 1488-84Винт8х50В наличии
ГОСТ 1488-84Винт10х20В наличии
ГОСТ 1488-84Винт10х25В наличии
ГОСТ 1488-84Винт10х30В наличии
ГОСТ 1488-84Винт10х35В наличии
ГОСТ 1488-84Винт10х40В наличии
ГОСТ 1488-84Винт10х45В наличии
ГОСТ 1488-84Винт10х50В наличии
ГОСТ 1488-84Винт10х55В наличии
ГОСТ 1488-84Винт10х60В наличии
ГОСТ 1488-84Винт12х30В наличии
ГОСТ 1488-84Винт12х35В наличии
ГОСТ 1488-84Винт12х40В наличии
ГОСТ 1488-84Винт12х45В наличии
ГОСТ 1488-84Винт12х50В наличии
ГОСТ 1488-84Винт12х55В наличии
ГОСТ 1488-84Винт12х60В наличии
ГОСТ 1488-84Винт12х65В наличии
ГОСТ 1488-84Винт12х70В наличии
ГОСТ 1488-84Винт16х40В наличии
ГОСТ 1488-84Винт16х45В наличии
ГОСТ 1488-84Винт16х50В наличии
ГОСТ 1488-84Винт16х55В наличии
ГОСТ 1488-84Винт16х60В наличии
ГОСТ 1488-84Винт16х65В наличии
ГОСТ 1488-84Винт16х70В наличии
ГОСТ 1488-84Винт16х75В наличии
ГОСТ 1488-84Винт16х80В наличии
ГОСТ 1488-84Винт16х90В наличии
ГОСТ 1488-84Винт20х50В наличии
ГОСТ 1488-84Винт20х55В наличии
ГОСТ 1488-84Винт20х60В наличии
ГОСТ 1488-84Винт20х65В наличии
ГОСТ 1488-84Винт20х70В наличии
ГОСТ 1488-84Винт20х75В наличии
ГОСТ 1488-84Винт20х80В наличии
ГОСТ 1488-84Винт20х90В наличии
ГОСТ 1488-84Винт20х100В наличии
ГОСТ 1488-84Винт20х110В наличии
