ГОСТ 16840-78 Лепестки штырьковые

гОСТ 16840-78 лепестки штырьковые

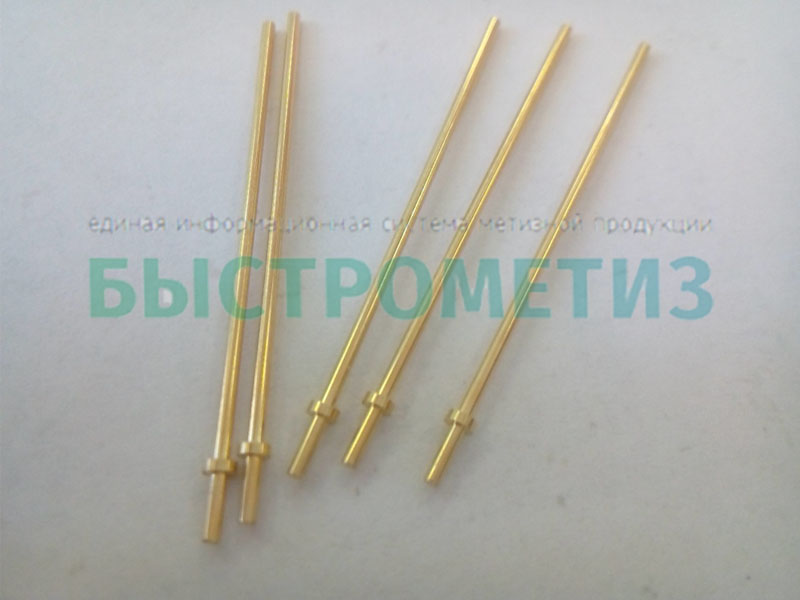

     Лепестки штырьковые по ГОСТ 16840-78 – это особый крепеж, предназначенный для электромонтажа пайкой навесных элементов силовых цепей и цепей заземления.

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

     Конструкция лепестка состоит из стержня с конструктивным элементом.

     Материал изготовления: медь, сплавы латуни.

     Материал покрытия по ГОСТ 9.306.

ГОСТ 16840-78.pdf

Пример условного обозначения лепестка исполнения 1, d=0,8 мм, L=11мм, из медной мягкой проволоки марки ММ с шифром покрытия 01:

Лепесток1-0,8-11-01 ГОСТ 16840-78

Лепесток
Наименование метиза
1
Исполнение
0,8
Диаметр
11
Длина
01
Материал покрытия
ГОСТ 16840-78
Нормативно-технический документ

Пример условного обозначения лепестка исполнения 1, d=0,8 мм, L=11мм, из медной мягкой проволоки марки ММ с шифром покрытия 01:

Лепесток1-0,8-11-01 ГОСТ 16840-78

То же, из латунной мягкой проволоки марки Л63 с шифром покрытия 03:

Лепесток 1-0,8-11-Л63-03 ГОСТ 16840-78

Лепесток
Наименование метиза
1
Исполнение
0,8
Диаметр
11
Длина
Л63
Марка проволоки
03
Материал покрытия
ГОСТ 16840-78
Нормативно-технический документ

Пример условного обозначения лепестка исполнения 2, d = 0,8 мм, I = 3,0 мм, L= 18 мм из медной мягкой проволоки марки ММ с шифром покрытия 02:

Лепесток 2- 0,8-3,0-18-02 ГОСТ 16840-78

Лепесток
Наименование метиза
2
Исполнение
0,8
Диаметр
3,0
Диаметр
18
Длина
02
Материал покрытия
ГОСТ 16840-78
Нормативно-технический документ

Пример условного обозначения лепестка исполнения 2, d = 0,8 мм, I = 3,0 мм, L= 18 мм из медной мягкой проволоки марки ММ с шифром покрытия 02:

Лепесток 2- 0,8-3,0-18-02 ГОСТ 16840-78

То же, из латунной мягкой проволоки марки Л63 с шифром покрытия 05:

Лепесток 2-0,8-3,0-18-Л63-03-05 ГОСТ 16840-78

Лепесток
Наименование метиза
2
Исполнение
0,8
Диаметр
3,0
Диаметр
18
Длина
Л63
Марка проволоки
03
Марка материала
05
Материал покрытия
ГОСТ 16840-78
Нормативно-технический документ

ПРИМЕНЕНИЕ

     Настоящий стандарт распространяется на штырьковые лепестки (далее - лепестки), предназначенные для электромонтажа пайкой навесных элементов силовых цепей и цепей заземления.

АНАЛОГИ

ОСТ/ГОСТНормальНаименованиеТипоразмерНа складе
ГОСТ 16840-78Лепесток1х0,5х5В наличии
ГОСТ 16840-78Лепесток1х0,5х7В наличии
ГОСТ 16840-78Лепесток1х0,5х11В наличии
ГОСТ 16840-78Лепесток1х0,5х14В наличии
ГОСТ 16840-78Лепесток1х0,5х16В наличии
ГОСТ 16840-78Лепесток1х0,5х18В наличии
ГОСТ 16840-78Лепесток1х0,8х5В наличии
ГОСТ 16840-78Лепесток1х0,8х7В наличии
ГОСТ 16840-78Лепесток1х0,8х9В наличии
ГОСТ 16840-78Лепесток1х0,8х11В наличии
ГОСТ 16840-78Лепесток1х0,8х14В наличии
ГОСТ 16840-78Лепесток1х0,8х16В наличии
ГОСТ 16840-78Лепесток1х0,8х18В наличии
ГОСТ 16840-78Лепесток1х1х5В наличии
ГОСТ 16840-78Лепесток1х1х7В наличии
ГОСТ 16840-78Лепесток1х1х9В наличии
ГОСТ 16840-78Лепесток1х1х11В наличии
ГОСТ 16840-78Лепесток1х1х14В наличии
ГОСТ 16840-78Лепесток1х1х16В наличии
ГОСТ 16840-78Лепесток1х1х18В наличии
ГОСТ 16840-78Лепесток1х1х22В наличии
ГОСТ 16840-78Лепесток2х0,5х2х7В наличии
ГОСТ 16840-78Лепесток2х0,5х2х9В наличии
ГОСТ 16840-78Лепесток2х0,5х2х11В наличии
ГОСТ 16840-78Лепесток2х0,5х2х14В наличии
ГОСТ 16840-78Лепесток2х0,5х2х16В наличии
ГОСТ 16840-78Лепесток2х0,5х2х18В наличии
ГОСТ 16840-78Лепесток2х0,8х2х7В наличии
ГОСТ 16840-78Лепесток2х0,8х2х9В наличии
ГОСТ 16840-78Лепесток2х0,8х2х11В наличии
ГОСТ 16840-78Лепесток2х0,8х2х14В наличии
ГОСТ 16840-78Лепесток2х0,8х2х16В наличии
ГОСТ 16840-78Лепесток2х0,8х2х18В наличии
ГОСТ 16840-78Лепесток2х0,8х2,5х7В наличии
ГОСТ 16840-78Лепесток2х0,8х2,5х9В наличии
ГОСТ 16840-78Лепесток2х0,8х2,5х11В наличии
ГОСТ 16840-78Лепесток2х0,8х2,5х14В наличии
ГОСТ 16840-78Лепесток2х0,8х2,5х16В наличии
ГОСТ 16840-78Лепесток2х0,8х2,5х18В наличии
ГОСТ 16840-78Лепесток2х0,8х3х7В наличии
ГОСТ 16840-78Лепесток2х0,8х3х9В наличии
ГОСТ 16840-78Лепесток2х0,8х3х11В наличии
ГОСТ 16840-78Лепесток2х0,8х3х14В наличии
ГОСТ 16840-78Лепесток2х0,8х3х16В наличии
ГОСТ 16840-78Лепесток2х0,8х3х18В наличии
ГОСТ 16840-78Лепесток2х0,8х3х22В наличии
ГОСТ 16840-78Лепесток2х0,8х3х26В наличии
ГОСТ 16840-78Лепесток2х0,8х3х30В наличии
ГОСТ 16840-78Лепесток2х0,8х4х14В наличии
ГОСТ 16840-78Лепесток2х0,8х4х16В наличии
ГОСТ 16840-78Лепесток2х0,8х4х18В наличии
ГОСТ 16840-78Лепесток2х0,8х4х22В наличии
ГОСТ 16840-78Лепесток2х0,8х4х26В наличии
ГОСТ 16840-78Лепесток2х0,8х4х30В наличии
ГОСТ 16840-78Лепесток2х0,8х6х14В наличии
ГОСТ 16840-78Лепесток2х0,8х6х16В наличии
ГОСТ 16840-78Лепесток2х0,8х6х18В наличии
ГОСТ 16840-78Лепесток2х0,8х6х22В наличии
ГОСТ 16840-78Лепесток2х0,8х6х26В наличии
ГОСТ 16840-78Лепесток2х0,8х6х30В наличии
ГОСТ 16840-78Лепесток2х0,8х8х14В наличии
ГОСТ 16840-78Лепесток2х0,8х8х16В наличии
ГОСТ 16840-78Лепесток2х0,8х8х18В наличии
ГОСТ 16840-78Лепесток2х0,8х8х22В наличии
ГОСТ 16840-78Лепесток2х0,8х8х26В наличии
ГОСТ 16840-78Лепесток2х0,8х8х30В наличии
ГОСТ 16840-78Лепесток2х1х2х7В наличии
ГОСТ 16840-78Лепесток2х1х2х9В наличии
ГОСТ 16840-78Лепесток2х1х2х11В наличии
ГОСТ 16840-78Лепесток2х1х2х14В наличии
ГОСТ 16840-78Лепесток2х1х2х16В наличии
ГОСТ 16840-78Лепесток2х1х2х18В наличии
ГОСТ 16840-78Лепесток2х1х2,5х7В наличии
ГОСТ 16840-78Лепесток2х1х2,5х9В наличии
ГОСТ 16840-78Лепесток2х1х2,5х11В наличии
ГОСТ 16840-78Лепесток2х1х2,5х14В наличии
ГОСТ 16840-78Лепесток2х1х2,5х16В наличии
ГОСТ 16840-78Лепесток2х1х2,5х18В наличии
ГОСТ 16840-78Лепесток2х1х3х7В наличии
ГОСТ 16840-78Лепесток2х1х3х9В наличии
ГОСТ 16840-78Лепесток2х1х3х11В наличии
ГОСТ 16840-78Лепесток2х1х3х14В наличии
ГОСТ 16840-78Лепесток2х1х3х16В наличии
ГОСТ 16840-78Лепесток2х1х3х18В наличии
ГОСТ 16840-78Лепесток2х1х3х22В наличии
ГОСТ 16840-78Лепесток2х1х3х26В наличии
ГОСТ 16840-78Лепесток2х1х3х30В наличии
ГОСТ 16840-78Лепесток2х1х4х14В наличии
ГОСТ 16840-78Лепесток2х1х4х16В наличии
ГОСТ 16840-78Лепесток2х1х4х18В наличии
ГОСТ 16840-78Лепесток2х1х4х22В наличии
ГОСТ 16840-78Лепесток2х1х4х26В наличии
ГОСТ 16840-78Лепесток2х1х4х30В наличии
ГОСТ 16840-78Лепесток2х1х6х14В наличии
ГОСТ 16840-78Лепесток2х1х6х16В наличии
ГОСТ 16840-78Лепесток2х1х6х18В наличии
ГОСТ 16840-78Лепесток2х1х6х22В наличии
ГОСТ 16840-78Лепесток2х1х6х26В наличии
ГОСТ 16840-78Лепесток2х1х6х30В наличии
ГОСТ 16840-78Лепесток2х1х8х14В наличии
ГОСТ 16840-78Лепесток2х1х8х16В наличии
ГОСТ 16840-78Лепесток2х1х8х18В наличии
ГОСТ 16840-78Лепесток2х1х8х22В наличии
ГОСТ 16840-78Лепесток2х1х8х26В наличии
ГОСТ 16840-78Лепесток2х1х8х30В наличии
ГОСТ 16840-78Лепесток2х1,2х3х7В наличии
ГОСТ 16840-78Лепесток2х1,2х3х9В наличии
ГОСТ 16840-78Лепесток2х1,2х3х11В наличии
ГОСТ 16840-78Лепесток2х1,2х3х14В наличии
ГОСТ 16840-78Лепесток2х1,2х3х18В наличии
ГОСТ 16840-78Лепесток2х1,2х3х22В наличии
ГОСТ 16840-78Лепесток2х1,2х3х26В наличии
ГОСТ 16840-78Лепесток2х1,2х3х30В наличии
ГОСТ 16840-78Лепесток2х1,2х6х9В наличии
ГОСТ 16840-78Лепесток2х1,2х6х11В наличии
ГОСТ 16840-78Лепесток2х1,2х6х14В наличии
ГОСТ 16840-78Лепесток2х1,2х6х18В наличии
ГОСТ 16840-78Лепесток2х1,2х6х22В наличии
ГОСТ 16840-78Лепесток2х1,2х6х26В наличии
ГОСТ 16840-78Лепесток2х1,2х6х30В наличии
ГОСТ 16840-78Лепесток2х1,6х3х7В наличии
ГОСТ 16840-78Лепесток2х1,6х3х9В наличии
ГОСТ 16840-78Лепесток2х1,6х3х11В наличии
ГОСТ 16840-78Лепесток2х1,6х3х14В наличии
ГОСТ 16840-78Лепесток2х1,6х3х18В наличии
ГОСТ 16840-78Лепесток2х1,6х3х22В наличии
ГОСТ 16840-78Лепесток2х1,6х3х26В наличии
ГОСТ 16840-78Лепесток2х1,6х3х30В наличии
ГОСТ 16840-78Лепесток2х1,6х6х9В наличии
ГОСТ 16840-78Лепесток2х1,6х6х11В наличии
ГОСТ 16840-78Лепесток2х1,6х6х14В наличии
ГОСТ 16840-78Лепесток2х1,6х6х18В наличии
ГОСТ 16840-78Лепесток2х1,6х6х22В наличии
ГОСТ 16840-78Лепесток2х1,6х6х26В наличии
ГОСТ 16840-78Лепесток2х1,6х6х30В наличии
