ГОСТ 22375-77 ЛЕПЕСТКИ двуХСТОРОННИЕ, ЗАКРЕПЛЯЕМЫЕ ВИНТАМИ ИЛИ ЗАКЛЕПКАМИ

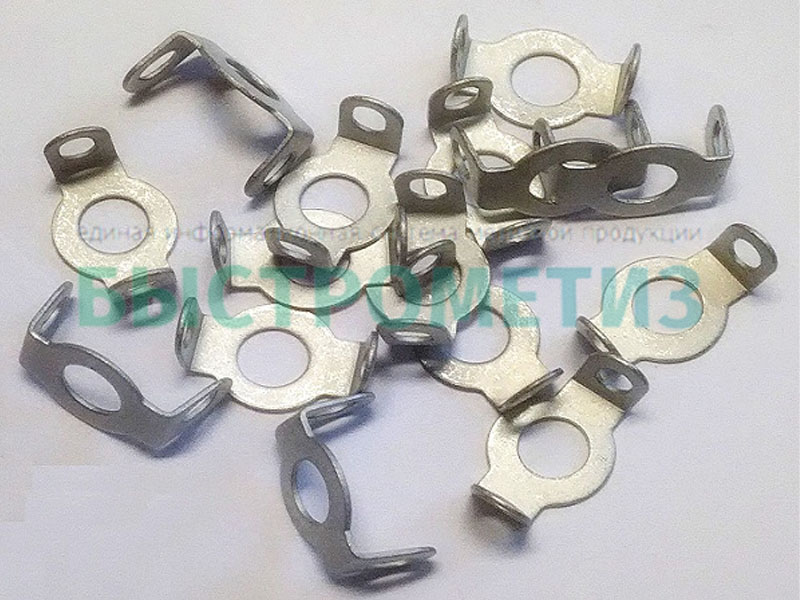

Лепестки двухсторонние по ГОСТ 22375-77 – это особый крепеж, предназначенный для электромонтажа элементов пайкой.
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
Конструкция лепестка состоит из пластины, особенности и внешний вид меняется в зависимости от типа и исполнения.
Лепестки должны быть изготовлены из латуни по ГОСТ 2208-75, листа или полосы по ГОСТ 931-78, мягкой, нормальной точности из латуни марки Л63 по ГОСТ 15527-70.
Материалы покрытия: без покрытия, Н6, Н1-3.Гор.ПОС 61, Н1-3.0-С (60) 3.опл, Н1-3.0-Ви (99,8) 6, Н3.0-С (60) 6.
Примеры условных обозначений лепестков типа 1, исполнения 1, диаметром d=2,2 мм, длиной L=14 мм, из латуни марки Л63 с шифром покрытия 06:
Лепесток 1-1-2,2x14-06 ГОСТ 22375-77
Примеры условных обозначений лепестков типа 1, исполнения 1, диаметром d=2,2 мм, длиной L=14 мм, из латуни марки Л63 с шифром покрытия 06:
Лепесток 1-1-2,2x14-06 ГОСТ 22375-77
То же, из латуни марки Л68 с шифром покрытия 03:
Лепесток 1-1-2,2x14-Л68-03 ГОСТ 22375-77
Примеры условных обозначений лепестков типа 2, исполнения 3, диаметром d=1,7 мм, длиной L=14 мм, из латуни марки Л63 с шифром покрытия 07:
Лепесток 2-3-1,7x14-07 ГОСТ 22375-77
Примеры условных обозначений лепестков типа 2, исполнения 3, диаметром d=1,7 мм, длиной L=14 мм, из латуни марки Л63 с шифром покрытия 07:
Лепесток 2-3-1,7x14-07 ГОСТ 22375-77
То же, из латуни марки Л80 с шифром покрытия 00:
Лепесток 2-3-1,7x14-Л80-00 ГОСТ 22375-77
ПРИМЕНЕНИЕ
Настоящий стандарт распространяется на лепестки, предназначенные для электромонтажа элементов пайкой.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ГОСТ 22375-77 | Лепесток | 1х1х1,2х9 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х1,7х14 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х1,7х14 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х1,7х14 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х1,7х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х1,7х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х1,7х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х2,2х14 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х2,2х16 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х2,2х16 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х2,2х16 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х2,2х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х2,2х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х2,2х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х2,7х14 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х2,7х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х2,7х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х2,7х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х2,7х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х2,7х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х2,7х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х3,2х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х3,2х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х3,2х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х3,2х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х3,2х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х3,2х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х4,3х22 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х4,3х22 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х4,3х22 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х4,3х22 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х4,3х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х4,3х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х5,3х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х5,3х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х5,3х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х5,3х40 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х5,3х40 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х5,3х40 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х6,4х23 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х6,4х23 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х6,4х23 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х6,4х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х6,4х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х6,4х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х8,4х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х8,4х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х8,4х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х8,4х40 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х8,4х40 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х8,4х40 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х10,5х45 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х10,5х45 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х10,5х45 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х13х56 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х13х56 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х13х56 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х15х56 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х15х56 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х15х56 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х17х63 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х17х63 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х17х63 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х1х19х63 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х2х19х63 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 1х3х19х63 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х1,2х9 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х1,7х14 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х1,7х14 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х1,7х14 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х1,7х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х1,7х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х1,7х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х2,2х14 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х2,2х16 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х2,2х16 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х2,2х16 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х2,2х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х2,2х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х2,7х14 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х2,7х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х2,7х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х2,7х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х2,7х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х2,7х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х2,7х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х3,2х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х3,2х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х3,2х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х3,2х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х3,2х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х3,2х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х4,3х22 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х4,3х22 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х4,3х22 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х4,3х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х4,3х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х4,3х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х5,3х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х5,3х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х5,3х25 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х5,3х40 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х5,3х40 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х5,3х40 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х6,4х28 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х6,4х28 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х6,4х28 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х1х6,4х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х2х6,4х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 2х3х6,4х32 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х1х2,2х10 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х2х2,2х10 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х3х2,2х10 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х1х2,7х16 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х2х2,7х16 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х3х2,7х16 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х1х3,2х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х2х3,2х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х3х3,2х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х1х4,3х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х2х4,3х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х3х4,3х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х1х5,3х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х2х5,3х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х3х5,3х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х1х6,4х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х2х6,4х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 3х3х6,4х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х1х2,2х10 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х2х2,2х10 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х3х2,2х10 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х1х2,7х16 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х2х2,7х16 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х3х2,7х16 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х1х3,2х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х2х3,2х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х3х3,2х18 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х1х4,3х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х2х4,3х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х3х4,3х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х1х5,3х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х2х5,3х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х3х5,3х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х1х6,4х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х2х6,4х20 | В наличии | |
| ГОСТ 22375-77 | Лепесток | 4х3х6,4х20 | В наличии |
