ГОСТ 18678-73 ЧАШКИ ПЛОМБИРОВОЧНЫЕ
Чашки пломбировочные по ГОСТ 18678-73 – это особый крепеж, предназначенный для пломбирования мастикой изделий и их составных частей. Стандарт устанавливает чашки трех типов: 1, 2 и 3.
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

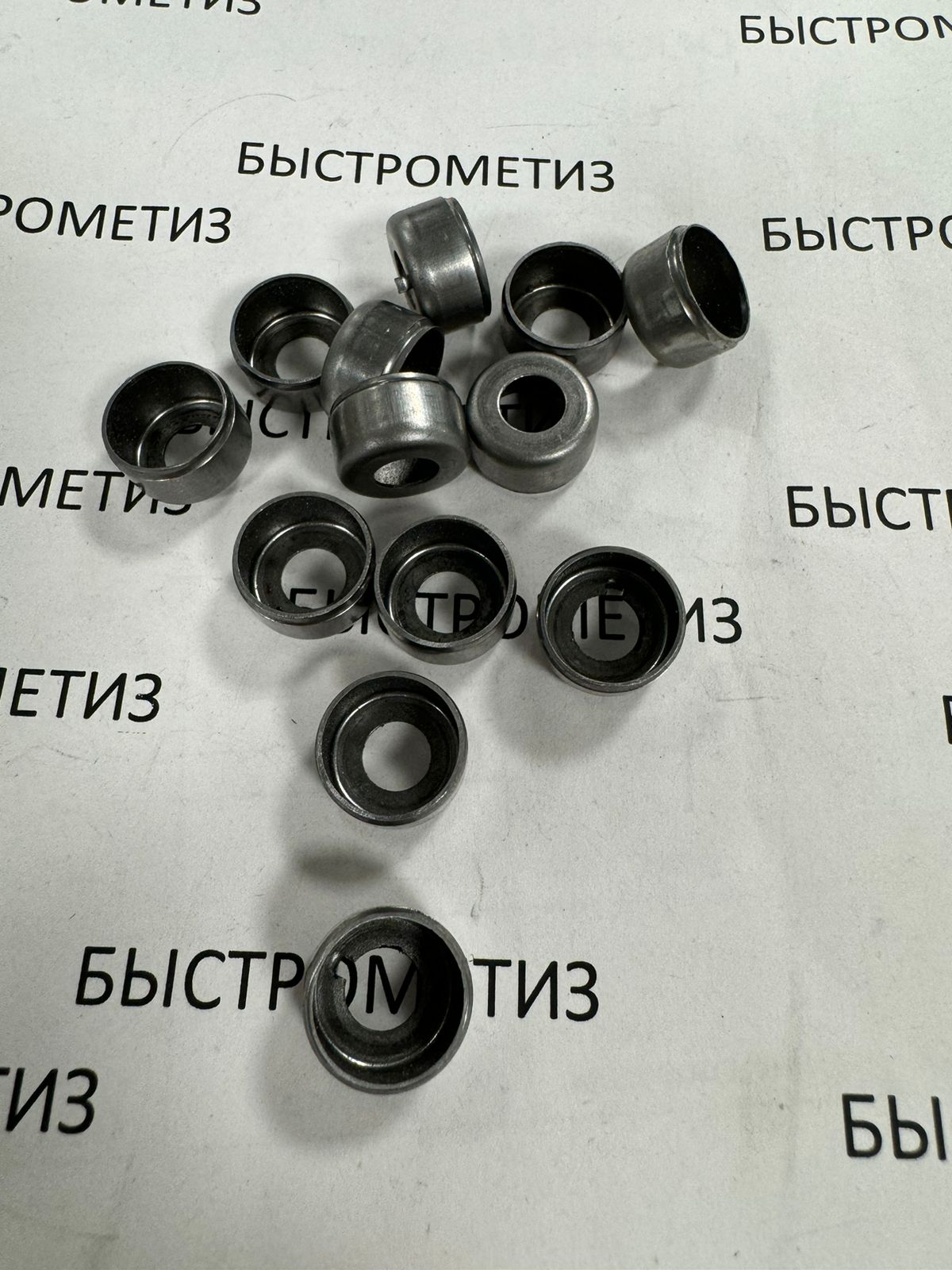

Конструкция чашки пломбировочной состоит из металлического цилиндра с отверстиями разного диаметра с обеих сторон.
Материал изготовления: стали 08 кп, 10, 17Х18Н9, 12Х18Н10Т.
Материал покрытия: цинковое, хроматированное; кадмиевое, хроматированное.
Примеры условных обозначений:
Чашка пломбировочная типа 1 под винт с диаметром резьбы М2,5 из стали марки 08 кп с покрытием 01, толщиной 6 мкм:
Чашка пломбировочная 1-2,5-08 кп-016 ГОСТ 18678-73
Примеры условных обозначений:
Чашка пломбировочная типа 1 под винт с диаметром резьбы М2,5 из стали марки 08 кп с покрытием 01, толщиной 6 мкм:
Чашка пломбировочная 1-2,5-08 кп-016 ГОСТ 18678-73
То же, из стали марки 10:
Чашка пломбировочная 1-2,5-10-016 ГОСТ 18678-73
Примеры условных обозначений:
Чашка пломбировочная типа 1 под винт с диаметром резьбы М2,5 из стали марки 08 кп с покрытием 01, толщиной 6 мкм:
Чашка пломбировочная 1-2,5-08 кп-016 ГОСТ 18678-73
То же, типа 2, под винт с диаметром резьбы М2,5, из стали марки 08 кп с покрытием 02, толщиной 15 мкм:
Чашка пломбировочная 2-2,5-08 кп-0215 ГОСТ 18678-73
Примеры условных обозначений:
Чашка пломбировочная типа 1 под винт с диаметром резьбы М2,5 из стали марки 08 кп с покрытием 01, толщиной 6 мкм:
Чашка пломбировочная 1-2,5-08 кп-016 ГОСТ 18678-73
То же, из стали марки 10:
Чашка пломбировочная 2-2,5-10-0215 ГОСТ 18678-73
Пример условного обозначения чашки пломбировочной типа 3 под винт с диаметром резьбы М2,5, из стали марки 17Х18Н9:
Чашка пломбировочная 3-2,5-17Х18Н9 ГОСТ 18678-73
Пример условного обозначения чашки пломбировочной типа 3 под винт с диаметром резьбы М2,5, из стали марки 17Х18Н9:
Чашка пломбировочная 3-2,5-17Х18Н9 ГОСТ 18678-73
То же, из стали марки 12Х18Н10Т:
Чашка пломбировочная 3-2,5-12Х18Н10Т ГОСТ 18678-73
ПРИМЕНЕНИЕ
Данные чашки пломбировочные предназначены для пломбирования мастикой изделий и их составных частей.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ГОСТ 18678-73 | Чашка пломбировочная | 1,4 | В наличии | |
| ГОСТ 18678-73 | Чашка пломбировочная | 2 | В наличии | |
| ГОСТ 18678-73 | Чашка пломбировочная | 2,5 | В наличии | |
| ГОСТ 18678-73 | Чашка пломбировочная | 3 | В наличии | |
| ГОСТ 18678-73 | Чашка пломбировочная | 4 | В наличии | |
| ГОСТ 18678-73 | Чашка пломбировочная | 5 | В наличии | |
| ГОСТ 18678-73 | Чашка пломбировочная | 6 | В наличии | |
| ГОСТ 18678-73 | Чашка пломбировочная | 8 | В наличии | |
| ГОСТ 18678-73 | Чашка пломбировочная | 2 тип 3 | В наличии | |
| ГОСТ 18678-73 | Чашка пломбировочная | 2,5 тип 3 | В наличии | |
| ГОСТ 18678-73 | Чашка пломбировочная | 3 тип 3 | В наличии |
