ГОСТ 23358-87 ПРОКЛАДКИ УПЛОТНИТЕЛЬНЫЕ
Настоящий стандарт распространяется на плоские прокладки, предназначенные для уплотнения ввертных концов корпусных деталей исполнения 1 по ГОСТ 22526, переборочных штуцеров по ГОСТ 21872 и поворотных штуцеров по ГОСТ 25681.
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

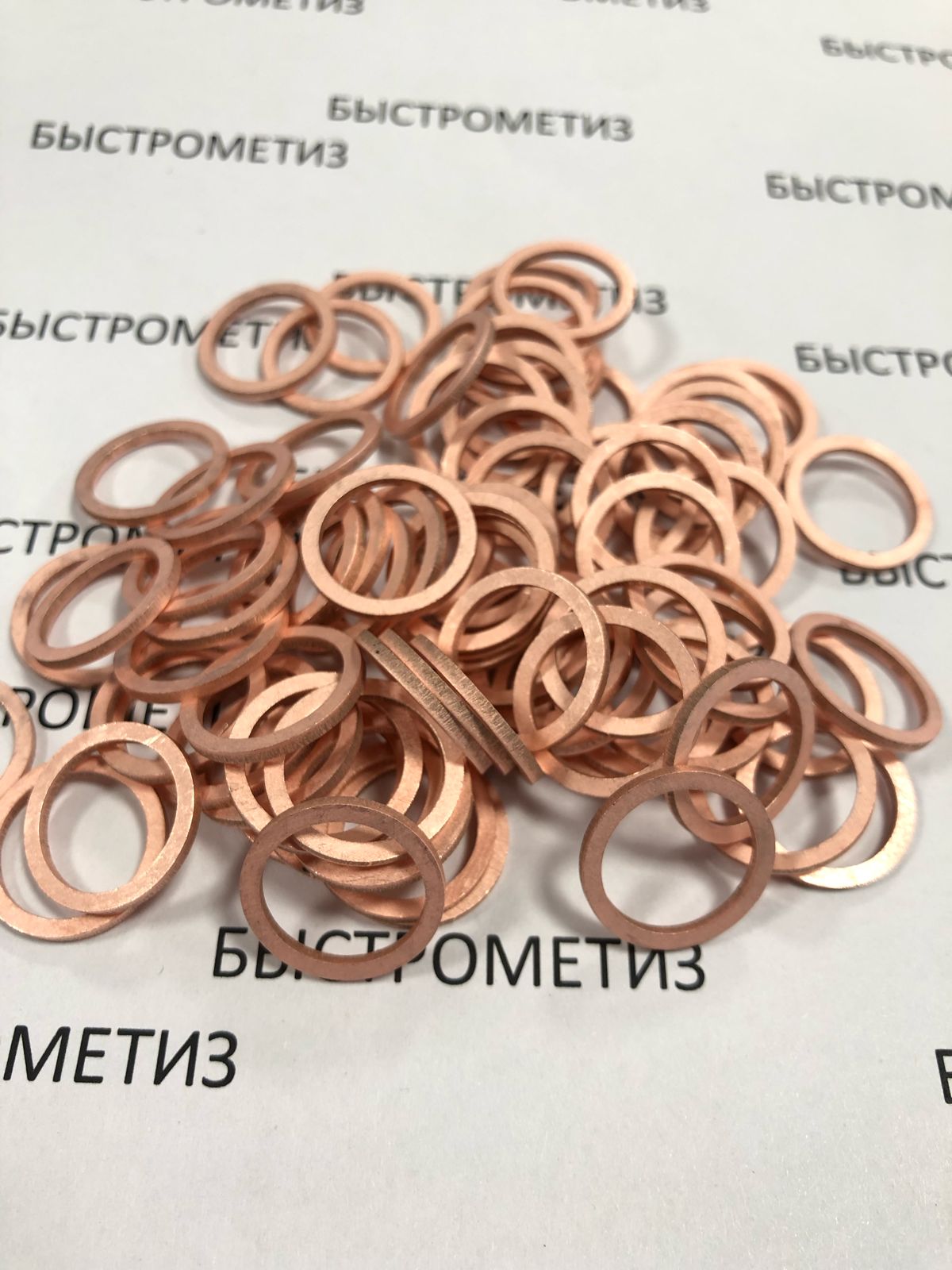

Конструкция шайбы состоит из плоского кольца.
Материал изготовления:
алюминий марок А, А0, АД0, АД00 - по ГОСТ 21631;
меди марок М1, М3 - по ГОСТ 495;
паронита - по ГОСТ 481;
прокладочного картона марок А,Б - по ГОСТ 9347;
фибры марок ФПК;КГФ - по ГОСТ 14613.
Материал покрытия: без покрытия.
Пример условного обозначения прокладки для резьбы М20х1,5 из алюминия марки АД0:
Прокладка 20 АД0 ГОСТ 23358-87
То же, из меди марки М1:
Прокладка 20 М1 ГОСТ 23358-87
То же, из паронита марки ПМБ:
Прокладка 20 ПМБ ГОСТ 23358-87
То же, из картона марки А:
Прокладка 20 А ГОСТ 23358-87
То же, из фибры марки ФПК:
Прокладка 20 ФПК ГОСТ 23358-87
То же, для резьбы G1/2 из алюминия марки АД0:
Прокладка G1/2 АД0 ГОСТ 23358-87
ПРИМЕНЕНИЕ
Прокладки применяются во многих отраслях промышленности, строительства и машиностроении. Высокий спрос на изделие и в машиностроеннии, где такие прокладки используют для закрытых затворов соединений.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ГОСТ 23358-87 | Прокладка | M8х1 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M10х1 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M12х1,5 | В наличии | |
| ГОСТ 23358-87 | Прокладка | G1/4 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M14х1,5 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M16х1,5 | В наличии | |
| ГОСТ 23358-87 | Прокладка | G3/8 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M18х1,5 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M20х1,5 | В наличии | |
| ГОСТ 23358-87 | Прокладка | G1/2 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M22х1,5 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M24х1,5 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M26х1,5 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M27х2 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M30х2 | В наличии | |
| ГОСТ 23358-87 | Прокладка | G1 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M33х2 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M36х2 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M42х2 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M45х2 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M48х2 | В наличии | |
| ГОСТ 23358-87 | Прокладка | M52х2 | В наличии |
