Замки для крепления электропроводов и жгутов по нормали 6238С56: Обзор конструкции, характеристик и применения

Замки, соответствующие нормали 6238С56, – это специализированные крепежные элементы, разработанные для надежной фиксации электропроводки в условиях, предъявляющих повышенные требования к безопасности и надежности. В настоящем обзоре рассматриваются конструкция, технические характеристики и области применения этих замков.

Замки по нормали 6238С56 предназначены для надежного крепления электропроводов и жгутов в авиационной и аэрокосмической технике. Они обеспечивают:

• Надежную фиксацию: Предотвращают перемещение и вибрацию проводов, что критически важно для стабильной работы электрооборудования.
• Защиту от повреждений: Предохраняют провода от механических повреждений, истирания и воздействия окружающей среды.
• Удобство монтажа и обслуживания: Обеспечивают быстрый и удобный доступ к электропроводке для проведения технического обслуживания и ремонта.

Конструкция и технические особенности

Нормаль 6238С56.pdf

нормаль 108АТУ pdf

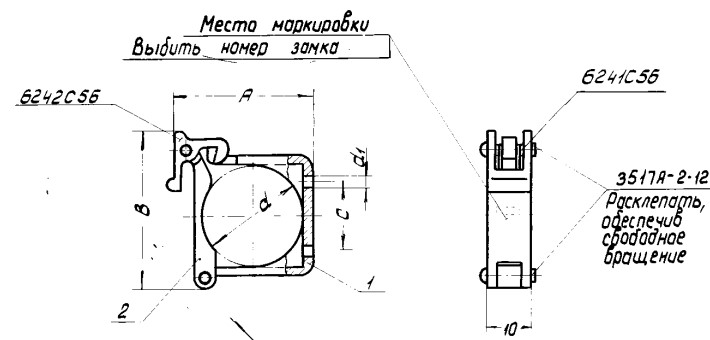

Замок по нормали 6238С56 представляет собой сложную сборочную единицу, состоящую из следующих основных компонентов:

• Основание (нормаль 6239С56): Опорный элемент замка, обеспечивающий его крепление к конструкции.
• Крышка (нормаль 6240С56): Закрывает и фиксирует электропровода и жгуты внутри замка.
• Пружина (нормаль 6241С56, с кадмиевым покрытием): Обеспечивает необходимое усилие для надежной фиксации крышки. Кадмиевое покрытие защищает от коррозии.
• Защелка замка (нормаль 6242С56): Служит для быстрого и удобного открытия и закрытия замка.

Все элементы замка собираются и фиксируются с помощью заклепок по нормали 3517А, обеспечивая при этом свободное вращение узлов.

Материалы и покрытия

• Материал изготовления: Дюралюминий Д16Т по ПК 9256. Этот сплав характеризуется высокой прочностью и малым весом, что делает его оптимальным для применения в авиационной и аэрокосмической промышленности.
• Материал покрытия: Анодное оксидирование. Этот процесс создает на поверхности алюминия прочный оксидный слой, обеспечивающий защиту от коррозии и повышающий износостойкость.

Типоразмеры

Нормаль 6238С56 включает одиннадцать типоразмеров замков, отличающихся габаритными размерами. Это позволяет подобрать оптимальный вариант для различных диаметров электропроводов и жгутов, а также для различных условий эксплуатации.

Технические условия по 108АТУ.
