гост 20196-74 переходники ввертные под резиновое уплотнение для соединений трубопроводов по наружному конусу
Переходники ввертные по ГОСТ 20196-74 – это особый крепеж, предназначенный для соединений трубопроводов по наружному конусу.
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

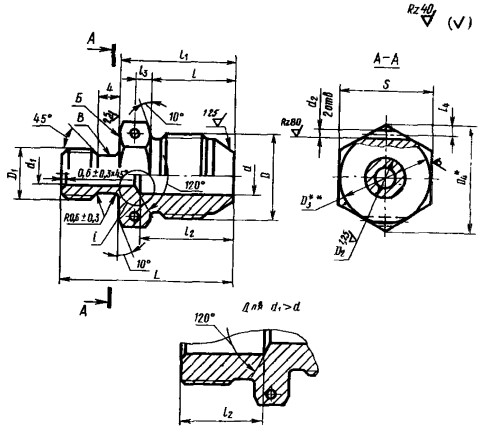

Конструкция переходника ввертного состоит из трубчатого корпуса с резьбами с двух сторон.
Материал изготовления: алюминиевый сплав, сталь, бронза.
Материал покрытия: без покрытия.
Пример условного обозначения ввертного переходника под резиновое уплотнение к трубопроводу Dн=10мм и диаметром d1=3,7мм из алюминиевого сплава:
Переходник ввертной 10-3,7-31А-ГОСТ 20196-74
То же, из стали марки 45:
Переходник ввертной 10-3,7-22А-ГОСТ 20196-74
То же, из стали марки 12Х18Н9Т:
Переходник ввертной 10-3,7-13А-ГОСТ 20196-74
То же, из стали марки 13Х11Н2В2МФ:
Переходник ввертной 10-3,7-11А-ГОСТ 20196-74
То же, из бронзы:
Переходник ввертной 10-3,7-41А-ГОСТ 20196-74
То же, для изделий общего применения:
Переходник ввертной 10-3,7-31-ГОСТ 20196-74
Переходник ввертной 10-3,7-22-ГОСТ 20196-74
Переходник ввертной 10-3,7-13-ГОСТ 20196-74
Переходник ввертной 10-3,7-11-ГОСТ 20196-74
Переходник ввертной 10-3,7-41-ГОСТ 20196-74
ПРИМЕНЕНИЕ
Настоящий стандарт распространяется на переходники ввертные, предназначенные для соединений трубопроводов по наружному конусу.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ГОСТ 20196-74 | Переходник ввертной | 6х5,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 6х7,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 6х9,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 8х3,7 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 8х7,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 8х9,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 8х11,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 8х13,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 10х3,7 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 10х7,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 10х9,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 10х11,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 10х13,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 12х7,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 12х9,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 12х11,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 12х13,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 12х15,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 14х7,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 14х9,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 14х11,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 14х15,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 16х7,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 16х9,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 16х11,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 16х15,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 18х9,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 18х11,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 18х13,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 18х17 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 18х19 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 18х22 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 22х13,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 22х15,5 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 22х17 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 22х22 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 22х25 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 28х19 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 28х22 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 28х27 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 28х28 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 28х30 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 28х32 | В наличии | |
| ГОСТ 20196-74 | Переходник ввертной | 36х25 | В наличии |
