нОрмаль 5172А хомуты зажимные с обкладкой с боковым креплением на два болта.
Хомуты зажимные по нормали 5172А – это специальный крепеж, так как его конструкция заключается в ленте с отверстиями по краям, ими можно соединять рукава в гидравлических и пневматических системах (топливных, водяных).
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

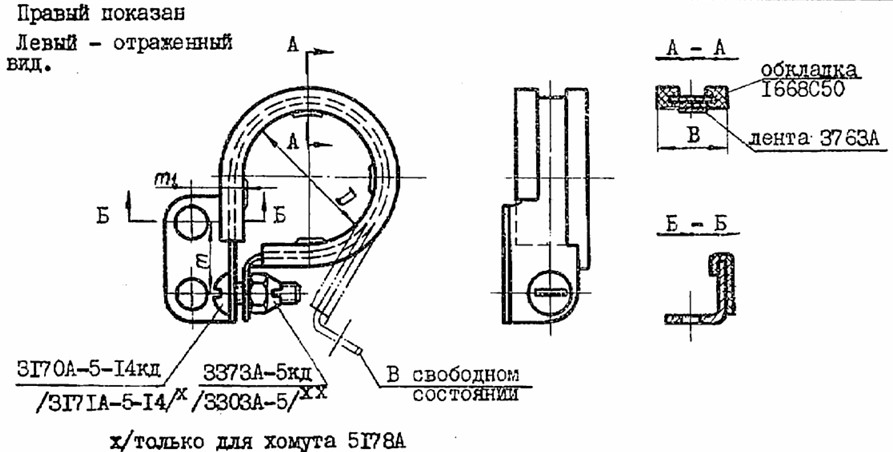

Конструкция состоит из хомута (1676С52), обкладки (ОН-38-5-26-65-15), винта(3170А), гайки (3373А). Без ленты металлизации.
Материал изготовления: хомут-С20, ост. в сборе. Марка резины обкладки ИРП1285.
Материал покрытия: Кд, в сборе.
Пример наименования и обозначения зажимного хомута с боковым креплением диаметром 30 мм, правого:
5172А-30-1
То же, левого:
5172А-30-2
ПРИМЕНЕНИЕ
Данные хомуты применяются во многих отраслях промышленности и строительстве. Высокий спрос на изделие в машиностроении, где такие хомуты используют для фланцевых соединений трубопроводов из алюминиевых сплавов для воздушных, топливных и маслянных систем.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| Нормаль 5172А | Хомут | 4х1 | В наличии | |
| Нормаль 5172А | Хомут | 5х1 | В наличии | |
| Нормаль 5172А | Хомут | 6х1 | В наличии | |
| Нормаль 5172А | Хомут | 8х1 | В наличии | |
| Нормаль 5172А | Хомут | 10х1 | В наличии | |
| Нормаль 5172А | Хомут | 12х1 | В наличии | |
| Нормаль 5172А | Хомут | 14х1 | В наличии | |
| Нормаль 5172А | Хомут | 16х1 | В наличии | |
| Нормаль 5172А | Хомут | 18х1 | В наличии | |
| Нормаль 5172А | Хомут | 20х1 | В наличии | |
| Нормаль 5172А | Хомут | 22х1 | В наличии | |
| Нормаль 5172А | Хомут | 24х1 | В наличии | |
| Нормаль 5172А | Хомут | 25х1 | В наличии | |
| Нормаль 5172А | Хомут | 28х1 | В наличии | |
| Нормаль 5172А | Хомут | 30х1 | В наличии | |
| Нормаль 5172А | Хомут | 32х1 | В наличии | |
| Нормаль 5172А | Хомут | 34х1 | В наличии | |
| Нормаль 5172А | Хомут | 36х1 | В наличии | |
| Нормаль 5172А | Хомут | 38х1 | В наличии | |
| Нормаль 5172А | Хомут | 40х1 | В наличии | |
| Нормаль 5172А | Хомут | 42х1 | В наличии | |
| Нормаль 5172А | Хомут | 45х1 | В наличии | |
| Нормаль 5172А | Хомут | 48х1 | В наличии | |
| Нормаль 5172А | Хомут | 50х1 | В наличии | |
| Нормаль 5172А | Хомут | 4х2 | В наличии | |
| Нормаль 5172А | Хомут | 5х2 | В наличии | |
| Нормаль 5172А | Хомут | 6х2 | В наличии | |
| Нормаль 5172А | Хомут | 8х2 | В наличии | |
| Нормаль 5172А | Хомут | 10х2 | В наличии | |
| Нормаль 5172А | Хомут | 12х2 | В наличии | |
| Нормаль 5172А | Хомут | 14х2 | В наличии | |
| Нормаль 5172А | Хомут | 16х2 | В наличии | |
| Нормаль 5172А | Хомут | 18х2 | В наличии | |
| Нормаль 5172А | Хомут | 20х2 | В наличии | |
| Нормаль 5172А | Хомут | 22х2 | В наличии | |
| Нормаль 5172А | Хомут | 24х2 | В наличии | |
| Нормаль 5172А | Хомут | 25х2 | В наличии | |
| Нормаль 5172А | Хомут | 28х2 | В наличии | |
| Нормаль 5172А | Хомут | 30х2 | В наличии | |
| Нормаль 5172А | Хомут | 32х2 | В наличии | |
| Нормаль 5172А | Хомут | 34х2 | В наличии | |
| Нормаль 5172А | Хомут | 36х2 | В наличии | |
| Нормаль 5172А | Хомут | 38х2 | В наличии | |
| Нормаль 5172А | Хомут | 40х2 | В наличии | |
| Нормаль 5172А | Хомут | 42х2 | В наличии | |
| Нормаль 5172А | Хомут | 45х2 | В наличии | |
| Нормаль 5172А | Хомут | 48х2 | В наличии | |
| Нормаль 5172А | Хомут | 50х2 | В наличии |
