ОСТ 1 31538-80 Винты С плоско-выпуклой головкой
Взамен нормали 3175А.
Винты ОСТ 1 31538-80 - это специальный крепеж, так как имеют плоско-выпуклую головку со шлицем и стержень с резьбой, ими можно соединять сразу несколько деталей, закрепляя их гайками. Используются вместе с гайками (шестигранными, квадратными, приварными). Для более прочного соединения могут применяться шайбы (гроверы).
Конструкция и технические особенности

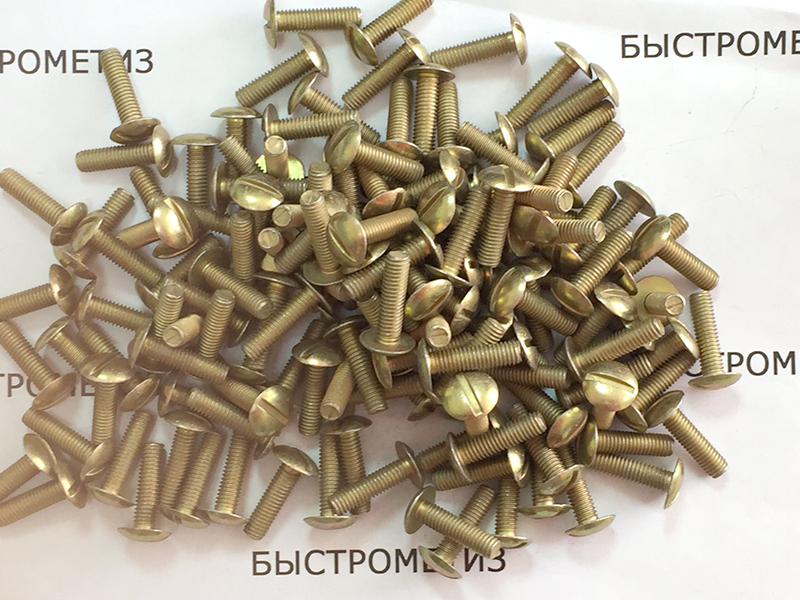

Конструкция винта состоит из плоско-выпуклой головки со шлицем и цилиндрического стержня с резьбой.
Материал изготовления должен быть Сталь 10,30ХГСА,14Х17Н2,07Х16Н6-Ш; алюминиевый сплав Д1П.
Поля допусков резьбы:
- 6g для d -М 2 и 6е для d - М3 для винтов из стали 10 и 3OХГСА под металлическое покрытие и из коррозионностойкой стали под металлическое и неметаллическое покрытие;
- 6 h для винтов из стали 10, ЗОХГСА и алюминиевого сплава под неметаллическое покрытие.
Покрытие винтов;
- из стали 10 с резьбой М2 – Ц З хз ; с резьбой М3 и М4 - Ц6.хр ; с резьбой более М4 – Ц 9 хр ;
- из стали ЗОХГСА с резьбой М3 и М4 - Ц 6 ,хр ; Кд 6 хр ; с резьбой более М4 - Ц9.хр ; Кд 9,хр
- из стали 14X17Н2 и 07Х16Н6-Ш – Хим.Пас ;
- из алюминиевого сплава - Ан.Окс.хр .
Другие виды покрытия винтов - по ОСТ 1 31101-80
Расшифровка обозначения: Винт 6-24-Ц-ОСТ 1 31538-80
Расшифровка обозначения: Винт 6-24-Кд-ОСТ 1 31538-80
ПРИМЕНЕНИЕ
Данные винты применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении и приборостроении, где такие винты используют для надежного крепления, соединения деталей и металлических конструкций.
АНАЛОГИ
нормаль 3175А
ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
ОСТ 1 31538-80 | 3175А | Винт | М2-3 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-4 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-5 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-6 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-7 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-8 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-9 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-10 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-11 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-12 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-14 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-16 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-18 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-20 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-22 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-24 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М2-26 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-4 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-5 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-6 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-7 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-8 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-9 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-10 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-11 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-12 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-14 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-16 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-18 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-20 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-22 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-24 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-26 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-28 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М3-30 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-5 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-6 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-7 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-8 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-9 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-10 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-11 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-12 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-14 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-16 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-18 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-20 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-22 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-24 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-26 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-28 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-30 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-32 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-34 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М4-36 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-7 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-8 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-9 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-10 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-11 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-12 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-14 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-16 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-18 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-20 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-22 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-24 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-26 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-28 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-30 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-32 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-34 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-36 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-38 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-40 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-42 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М5-44 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-8 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-9 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-10 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-11 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-12 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-14 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-16 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-18 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-20 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-22 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-24 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-26 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-28 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-30 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-32 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-34 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-36 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-38 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-40 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-42 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-44 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-46 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-48 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М6-50 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-10 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-11 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-12 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-14 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-16 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-18 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-20 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-22 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-24 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-26 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-28 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-30 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-32 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-34 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-36 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-38 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-40 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-42 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-44 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-46 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-48 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-50 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-52 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-54 | В наличии |
ОСТ 1 31538-80 | 3175А | Винт | М8-56 | В наличии |
