ОСТ 1 31540-80 Винты с плоско-выпуклой головкой. Взамен нормали 3205А.

ОСТ 1 31540-80 Винты С плоско-выпуклой головкой

Взамен нормали 3205А.

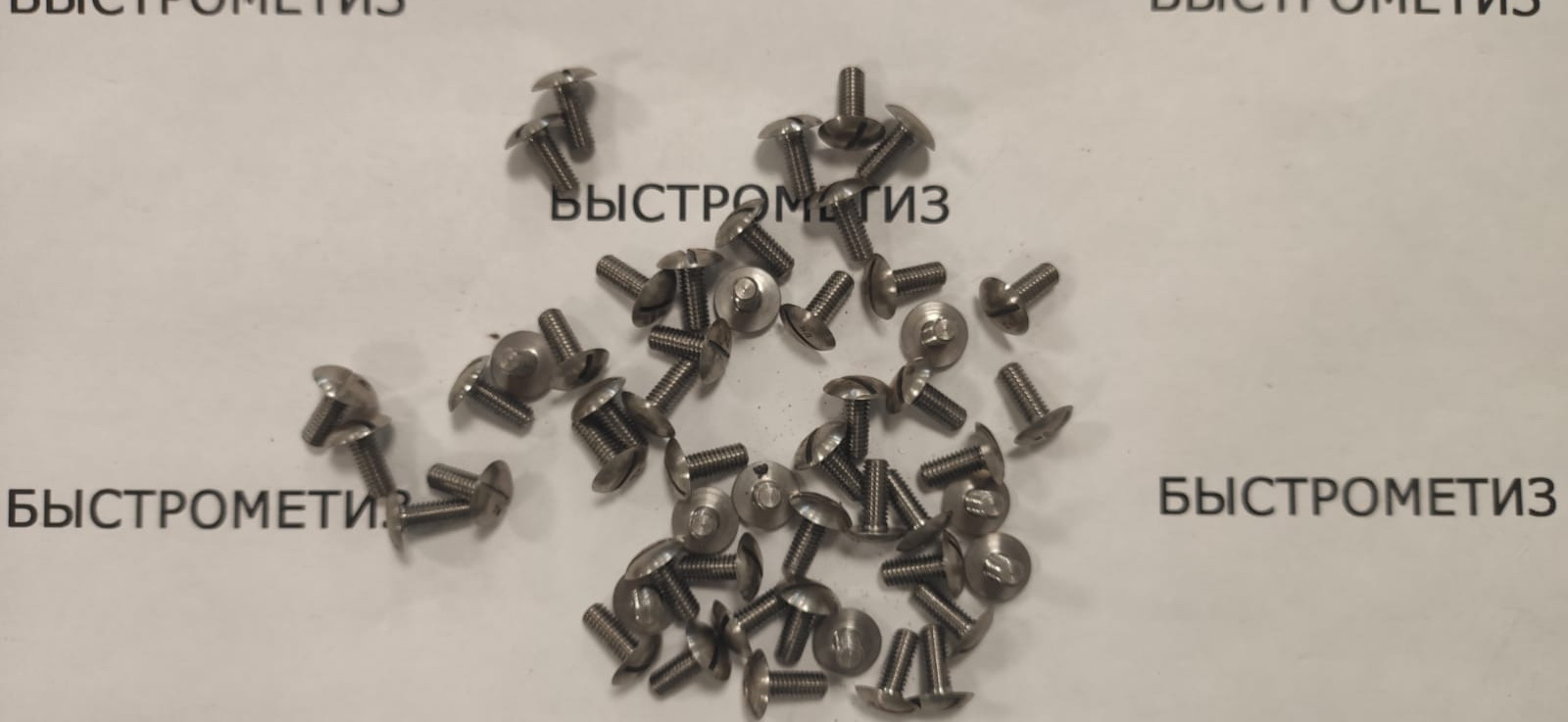

Винты ОСТ 1 31540-80 - это специальный крепеж, так как имеют плоско-выпуклую головку со шлицем и стержень с резьбой, ими можно соединять сразу несколько деталей, закрепляя их гайками. Используются вместе с гайками (шестигранными, квадратными, приварными). Для более прочного соединения могут применяться шайбы (гроверы).

Конструкция и технические особенности

Конструкция винта состоит из плоско-выпуклой головки со шлицем и цилиндрического стержня с резьбой.

Материал изготовления должен быть 07Х16Н6-Ш.

Поля допусков резьбы

- 6g для d -М 2 и 6е для d - М3 для винтов из стали 10 и 3OХГСА под металлическое покрытие и из коррозионностойкой стали под металлическое и неметаллическое покрытие;

- 6 h для винтов из стали 10, ЗОХГСА и алюминиевого сплава под неметаллическое покрытие.

Покрытие винтов;

- из стали 10 с резьбой М2 – Ц З хз ; с резьбой М3 и М4 - Ц6.хр ; с резьбой более М4 – Ц 9 хр ;

- из стали ЗОХГСА с резьбой М3 и М4 - Ц 6 ,хр ; Кд 6 хр ; с резьбой более М4 - Ц9.хр ; Кд 9,хр

- из стали 14X17Н2 и 07Х16Н6-Ш – Хим.Пас ;

 - из алюминиевого сплава - Ан.Окс.хр .

Другие виды покрытия винтов - по ОСТ 1 31101-80

ОСТ 1 31540-80.pdf

Расшифровка обозначения: Винт 6-24-Ц-ОСТ 1 31540-80

Винт
Наименование метиза
6
Диаметр резьбы
24
Длина
Ц
Тип покрытия
ОСТ 1 31540-80
Нормативный документ

ПРИМЕНЕНИЕ

Данные винты применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении и приборостроении, где такие винты используют для надежного крепления, соединения деталей и металлических конструкций.

АНАЛОГИ

нормаль 3205А

ОСТ/ГОСТНормальНаименованиеТипоразмерНа складе
ОСТ 1 31540-803205АВинтМ2-3В наличии
ОСТ 1 31540-803205АВинтМ2-4В наличии
ОСТ 1 31540-803205АВинтМ2-5В наличии
ОСТ 1 31540-803205АВинтМ2-6В наличии
ОСТ 1 31540-803205АВинтМ2-7В наличии
ОСТ 1 31540-803205АВинтМ2-8В наличии
ОСТ 1 31540-803205АВинтМ2-9В наличии
ОСТ 1 31540-803205АВинтМ2-10В наличии
ОСТ 1 31540-803205АВинтМ2-11В наличии
ОСТ 1 31540-803205АВинтМ2-12В наличии
ОСТ 1 31540-803205АВинтМ2-14В наличии
ОСТ 1 31540-803205АВинтМ2-16В наличии
ОСТ 1 31540-803205АВинтМ2-18В наличии
ОСТ 1 31540-803205АВинтМ2-20В наличии
ОСТ 1 31540-803205АВинтМ2-22В наличии
ОСТ 1 31540-803205АВинтМ2-24В наличии
ОСТ 1 31540-803205АВинтМ2-26В наличии
ОСТ 1 31540-803205АВинтМ3-4В наличии
ОСТ 1 31540-803205АВинтМ3-5В наличии
ОСТ 1 31540-803205АВинтМ3-6В наличии
ОСТ 1 31540-803205АВинтМ3-7В наличии
ОСТ 1 31540-803205АВинтМ3-8В наличии
ОСТ 1 31540-803205АВинтМ3-9В наличии
ОСТ 1 31540-803205АВинтМ3-10В наличии
ОСТ 1 31540-803205АВинтМ3-11В наличии
ОСТ 1 31540-803205АВинтМ3-12В наличии
ОСТ 1 31540-803205АВинтМ3-14В наличии
ОСТ 1 31540-803205АВинтМ3-16В наличии
ОСТ 1 31540-803205АВинтМ3-18В наличии
ОСТ 1 31540-803205АВинтМ3-20В наличии
ОСТ 1 31540-803205АВинтМ3-22В наличии
ОСТ 1 31540-803205АВинтМ3-24В наличии
ОСТ 1 31540-803205АВинтМ3-26В наличии
ОСТ 1 31540-803205АВинтМ3-28В наличии
ОСТ 1 31540-803205АВинтМ3-30В наличии
ОСТ 1 31540-803205АВинтМ4-5В наличии
ОСТ 1 31540-803205АВинтМ4-6В наличии
ОСТ 1 31540-803205АВинтМ4-7В наличии
ОСТ 1 31540-803205АВинтМ4-8В наличии
ОСТ 1 31540-803205АВинтМ4-9В наличии
ОСТ 1 31540-803205АВинтМ4-10В наличии
ОСТ 1 31540-803205АВинтМ4-11В наличии
ОСТ 1 31540-803205АВинтМ4-12В наличии
ОСТ 1 31540-803205АВинтМ4-14В наличии
ОСТ 1 31540-803205АВинтМ4-16В наличии
ОСТ 1 31540-803205АВинтМ4-18В наличии
ОСТ 1 31540-803205АВинтМ4-20В наличии
ОСТ 1 31540-803205АВинтМ4-22В наличии
ОСТ 1 31540-803205АВинтМ4-24В наличии
ОСТ 1 31540-803205АВинтМ4-26В наличии
ОСТ 1 31540-803205АВинтМ4-28В наличии
ОСТ 1 31540-803205АВинтМ4-30В наличии
ОСТ 1 31540-803205АВинтМ4-32В наличии
ОСТ 1 31540-803205АВинтМ4-34В наличии
ОСТ 1 31540-803205АВинтМ4-36В наличии
ОСТ 1 31540-803205АВинтМ5-7В наличии
ОСТ 1 31540-803205АВинтМ5-8В наличии
ОСТ 1 31540-803205АВинтМ5-9В наличии
ОСТ 1 31540-803205АВинтМ5-10В наличии
ОСТ 1 31540-803205АВинтМ5-11В наличии
ОСТ 1 31540-803205АВинтМ5-12В наличии
ОСТ 1 31540-803205АВинтМ5-14В наличии
ОСТ 1 31540-803205АВинтМ5-16В наличии
ОСТ 1 31540-803205АВинтМ5-18В наличии
ОСТ 1 31540-803205АВинтМ5-20В наличии
ОСТ 1 31540-803205АВинтМ5-22В наличии
ОСТ 1 31540-803205АВинтМ5-24В наличии
ОСТ 1 31540-803205АВинтМ5-26В наличии
ОСТ 1 31540-803205АВинтМ5-28В наличии
ОСТ 1 31540-803205АВинтМ5-30В наличии
ОСТ 1 31540-803205АВинтМ5-32В наличии
ОСТ 1 31540-803205АВинтМ5-34В наличии
ОСТ 1 31540-803205АВинтМ5-36В наличии
ОСТ 1 31540-803205АВинтМ5-38В наличии
ОСТ 1 31540-803205АВинтМ5-40В наличии
ОСТ 1 31540-803205АВинтМ5-42В наличии
ОСТ 1 31540-803205АВинтМ5-44В наличии
ОСТ 1 31540-803205АВинтМ6-8В наличии
ОСТ 1 31540-803205АВинтМ6-9В наличии
ОСТ 1 31540-803205АВинтМ6-10В наличии
ОСТ 1 31540-803205АВинтМ6-11В наличии
ОСТ 1 31540-803205АВинтМ6-12В наличии
ОСТ 1 31540-803205АВинтМ6-14В наличии
ОСТ 1 31540-803205АВинтМ6-16В наличии
ОСТ 1 31540-803205АВинтМ6-18В наличии
ОСТ 1 31540-803205АВинтМ6-20В наличии
ОСТ 1 31540-803205АВинтМ6-22В наличии
ОСТ 1 31540-803205АВинтМ6-24В наличии
ОСТ 1 31540-803205АВинтМ6-26В наличии
ОСТ 1 31540-803205АВинтМ6-28В наличии
ОСТ 1 31540-803205АВинтМ6-30В наличии
ОСТ 1 31540-803205АВинтМ6-32В наличии
ОСТ 1 31540-803205АВинтМ6-34В наличии
ОСТ 1 31540-803205АВинтМ6-36В наличии
ОСТ 1 31540-803205АВинтМ6-38В наличии
ОСТ 1 31540-803205АВинтМ6-40В наличии
ОСТ 1 31540-803205АВинтМ6-42В наличии
ОСТ 1 31540-803205АВинтМ6-44В наличии
ОСТ 1 31540-803205АВинтМ6-46В наличии
ОСТ 1 31540-803205АВинтМ6-48В наличии
ОСТ 1 31540-803205АВинтМ6-50В наличии
ОСТ 1 31540-803205АВинтМ8-10В наличии
ОСТ 1 31540-803205АВинтМ8-11В наличии
ОСТ 1 31540-803205АВинтМ8-12В наличии
ОСТ 1 31540-803205АВинтМ8-14В наличии
ОСТ 1 31540-803205АВинтМ8-16В наличии
ОСТ 1 31540-803205АВинтМ8-18В наличии
ОСТ 1 31540-803205АВинтМ8-20В наличии
ОСТ 1 31540-803205АВинтМ8-22В наличии
ОСТ 1 31540-803205АВинтМ8-24В наличии
ОСТ 1 31540-803205АВинтМ8-26В наличии
ОСТ 1 31540-803205АВинтМ8-28В наличии
ОСТ 1 31540-803205АВинтМ8-30В наличии
ОСТ 1 31540-803205АВинтМ8-32В наличии
ОСТ 1 31540-803205АВинтМ8-34В наличии
ОСТ 1 31540-803205АВинтМ8-36В наличии
ОСТ 1 31540-803205АВинтМ8-38В наличии
ОСТ 1 31540-803205АВинтМ8-40В наличии
ОСТ 1 31540-803205АВинтМ8-42В наличии
ОСТ 1 31540-803205АВинтМ8-44В наличии
ОСТ 1 31540-803205АВинтМ8-46В наличии
ОСТ 1 31540-803205АВинтМ8-48В наличии
ОСТ 1 31540-803205АВинтМ8-50В наличии
ОСТ 1 31540-803205АВинтМ8-52В наличии
ОСТ 1 31540-803205АВинтМ8-54В наличии
ОСТ 1 31540-803205АВинтМ8-56В наличии

Для изготовителей и поставщиков: Добавить мои товары в базу

Для покупателей: Подать заявку на покупку

НаименованиеТипоразмерМатериалКоличество, штВес, кг
Винт ОСТ 1 31540-80 3205А
