ГОСТ 14724-69 Болты откидные

Болт ГОСТ 14724-69 - это специальный крепеж, так как применяется для фиксации крышек приборов и металлических ящиков, закрепляя их гайками. Используются вместе с гайками (шестигранными, квадратными, приварными). Для более прочного соединения могут применяться шайбы (гроверы).

ГОСТ 14724-69 Болт откидной - предназначен для станочных приспособлений.

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

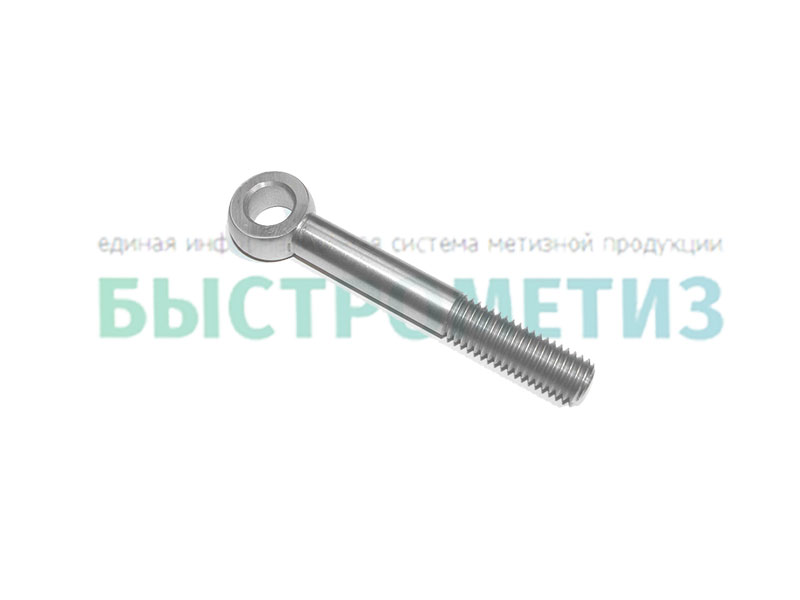

Конструкция - болт состоит из круглой головки с отверстием (ушко,петля)  и цилиндрического стержня с  резьбой более наглядно представлен  на фото.

        Болт ГОСТ 14724-69 - имеет метрическую резьбу в соответствии с ГОСТ 24705-81 поле допуска резьбы 6g покрытие ХИМ. ОКС. по соглашению с заказчиком допускается другой вид защитного покрытия. Для использования откидных болтов в агрессивной среде применяют различные виды покрытий - цинк, хром, никель, наносимые разнообразными способами.

         ГОСТ 14724-69 Материал изготовления сталь марки 45 допускается замена  на марки стали свойство которых  не ниже чем у стали 45.

         Откидной болт должен иметь  Твердость - 33…38 HRC

Болт откидной ГОСТ 14724 купить - можно оставив заявку в разделе (Оформить заказ)

ГОСТ 14724-69.pdf

Пример условного обозначения откидного болта с нормальной длиной резьбы, размерами М5, длиной 32 мм:

Расшифровка обозначения: Болт 7002-0552 ГОСТ 14724-69

Болт
Наименование метиза
7002-0552
Обозначение болта ГОСТ 14724-69
ГОСТ 14724-69
Нормативно-технический документ

То же, с увеличенной длиной резьбы:

Расшифровка обозначения: Болт 7002-0552 У ГОСТ 14724-69

Болт
Наименование метиза
7002-0552
Обозначение болта ГОСТ 14724-69
У
Увеличенная
ГОСТ 14724-69
Нормативно-технический документ

ПРИМЕНЕНИЕ

Данные болты применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении и строительстве, где такие болты используют для надежного крепления деталей и металлических конструкций.

АНАЛОГИ

ГОСТ 14724-69 аналог DIN 444

DIN 444 Болт откидной высокопрочный с ушком (с петлёй), неполная метрическая резьба от М5 до М48, длина от 30 до 300 мм. Болты DIN 444 применяются для крепления и соединения деталей

ОСТ/ГОСТНормальНаименованиеТипоразмерНа складе
ГОСТ 14724-69БолтМ5х25В наличии
ГОСТ 14724-69БолтМ5х32В наличии
ГОСТ 14724-69БолтМ5х40В наличии
ГОСТ 14724-69БолтМ5х50В наличии
ГОСТ 14724-69БолтМ5х60В наличии
ГОСТ 14724-69БолтМ6х32В наличии
ГОСТ 14724-69БолтМ6х40В наличии
ГОСТ 14724-69БолтМ6х50В наличии
ГОСТ 14724-69БолтМ6х60В наличии
ГОСТ 14724-69БолтМ6х70В наличии
ГОСТ 14724-69БолтМ8х40В наличии
ГОСТ 14724-69БолтМ8х50В наличии
ГОСТ 14724-69БолтМ8х60В наличии
ГОСТ 14724-69БолтМ8х70В наличии
ГОСТ 14724-69БолтМ8х80В наличии
ГОСТ 14724-69БолтМ8х90В наличии
ГОСТ 14724-69БолтМ8х100В наличии
ГОСТ 14724-69БолтМ10х50В наличии
ГОСТ 14724-69БолтМ10х60В наличии
ГОСТ 14724-69БолтМ10х70В наличии
ГОСТ 14724-69БолтМ10х80В наличии
ГОСТ 14724-69БолтМ10х90В наличии
ГОСТ 14724-69БолтМ10х100В наличии
ГОСТ 14724-69БолтМ10х110В наличии
ГОСТ 14724-69БолтМ10х125В наличии
ГОСТ 14724-69БолтМ12х60В наличии
ГОСТ 14724-69БолтМ12х70В наличии
ГОСТ 14724-69БолтМ12х80В наличии
ГОСТ 14724-69БолтМ12х90В наличии
ГОСТ 14724-69БолтМ12х100В наличии
ГОСТ 14724-69БолтМ12х110В наличии
ГОСТ 14724-69БолтМ12х125В наличии
ГОСТ 14724-69БолтМ12х140В наличии
ГОСТ 14724-69БолтМ12х160В наличии
ГОСТ 14724-69БолтМ16х70В наличии
ГОСТ 14724-69БолтМ16х80В наличии
ГОСТ 14724-69БолтМ16х90В наличии
ГОСТ 14724-69БолтМ16х100В наличии
ГОСТ 14724-69БолтМ16х110В наличии
ГОСТ 14724-69БолтМ16х125В наличии
ГОСТ 14724-69БолтМ16х140В наличии
ГОСТ 14724-69БолтМ16х160В наличии
ГОСТ 14724-69БолтМ16х180В наличии
ГОСТ 14724-69БолтМ16х200В наличии
ГОСТ 14724-69БолтМ20х90В наличии
ГОСТ 14724-69БолтМ20х100В наличии
ГОСТ 14724-69БолтМ20х110В наличии
ГОСТ 14724-69БолтМ20х125В наличии
ГОСТ 14724-69БолтМ20х140В наличии
ГОСТ 14724-69БолтМ20х160В наличии
ГОСТ 14724-69БолтМ20х180В наличии
ГОСТ 14724-69БолтМ20х200В наличии
ГОСТ 14724-69БолтМ20х220В наличии
ГОСТ 14724-69БолтМ20х250В наличии
ГОСТ 14724-69БолтМ24х100В наличии
ГОСТ 14724-69БолтМ24х110В наличии
ГОСТ 14724-69БолтМ24х125В наличии
ГОСТ 14724-69БолтМ24х140В наличии
ГОСТ 14724-69БолтМ24х160В наличии
ГОСТ 14724-69БолтМ24х180В наличии
ГОСТ 14724-69БолтМ24х200В наличии
ГОСТ 14724-69БолтМ24х220В наличии
ГОСТ 14724-69БолтМ24х250В наличии
ГОСТ 14724-69БолтМ24х280В наличии
ГОСТ 14724-69БолтМ30х125В наличии
ГОСТ 14724-69БолтМ30х140В наличии
ГОСТ 14724-69БолтМ30х160В наличии
ГОСТ 14724-69БолтМ30х180В наличии
ГОСТ 14724-69БолтМ30х200В наличии
ГОСТ 14724-69БолтМ30х220В наличии
ГОСТ 14724-69БолтМ30х250В наличии
ГОСТ 14724-69БолтМ30х280В наличии
ГОСТ 14724-69БолтМ30х320В наличии
ГОСТ 14724-69БолтМ36х140В наличии
ГОСТ 14724-69БолтМ36х160В наличии
ГОСТ 14724-69БолтМ36х180В наличии
ГОСТ 14724-69БолтМ36х200В наличии
ГОСТ 14724-69БолтМ36х220В наличии
ГОСТ 14724-69БолтМ36х250В наличии
ГОСТ 14724-69БолтМ36х280В наличии
ГОСТ 14724-69БолтМ36х320В наличии
